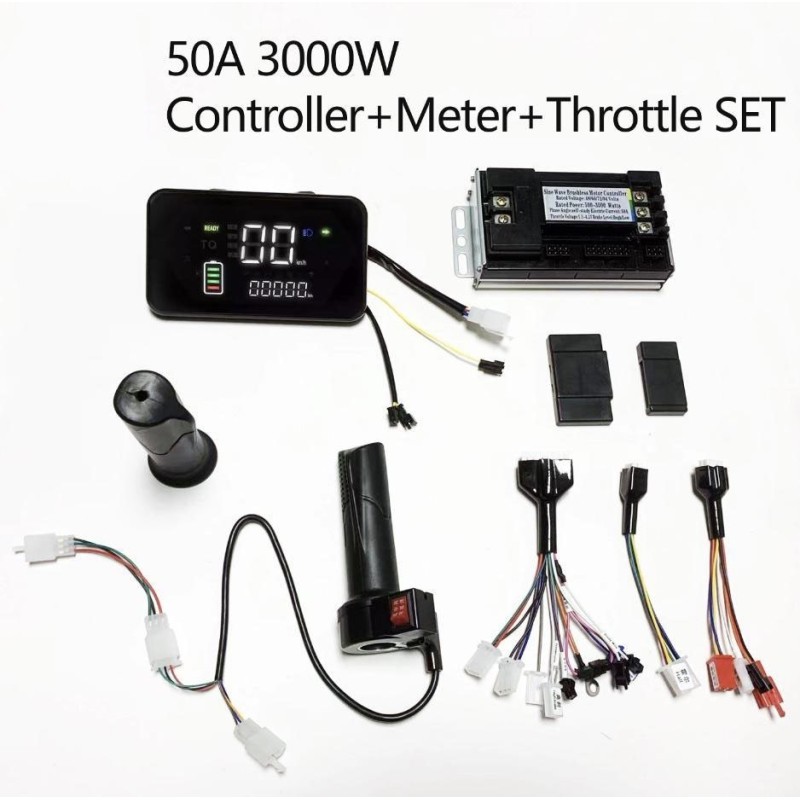

Sinusoidalen brushless motor kontroler kit 48V 84V 50A 3000W s gaz i displei

SHB0768F razpolaga s debug kabel: DV (obuchenie chrez debug kabel, obuchenie na gazta).

Inteligentno razpoznavane na naprezhenie: 48V / 60V / 72V (rezhimat na obuchenie razpoznava 60V / 72V).
Zashtita pri nisko naprezhenie: 40V / 50V / 60V.
Avtomatichno razpoznavane pri vklyuchvane na 72V.
Normalno nisko naprezhenie.
Alarm za nisko nivo A3.
Niska spirachka L.

Preklyuchvane na skorosti

• Triskorosten selektor:
  • K1: niska skorost
  • K2: visoka skorost
• Triskorosten buton ZL:
  • Niska predavka: 80 %
  • Sredna predavka: 100 % (po podrazbirane)
  • Visoka predavka: 110 %
  • 129 % s Hall efekt na motora v glavinate

Dopalnitelni funktsii

• Elektronno protivoprolazvane pri visoka skorost
• Protivoprolazvane v pokoy (bez dvizhenie)
• LCD displey F3 (standarten protokol Yadi po podrazbirane)
• Pri natisnata spirachka i gaz do kraj zavartete gazta tri pati za smyana na protokola New Thinking / Yadi Guanneng / Emma / Tailing (s pamet)
• Nastroivaem ABS v glavinate (po podrazbirane izklyuchen, bez diferential)
• Nastroivaem pik na kvadratna volna (rezerv 5)
• Nastroivaem pik na tok (+8) (preporachva se izpolzvane na MOSFET s po-visoki harakteristiki)
• Nastroivaem pik na sinusoidalna volna (fazov tok)
• Rezhim bez Hall sensor s vazmozhnost za prevartane
• Rezhim RXD s povdignato kolelo

Signali i vrazki

• Niska spirachka L
• Protivokradezhna signalizatsiya A3
• TP / NC
• GND (zemya)
• VCC elektricheska klyuchalka
• LCD displey F3
• Visoka spirachka
• DC
• RXD
• Signal ot gazta SD
• 5V
• HC / HA / HB

Podrobni vrazki

• VCC elektricheska klyuchalka: zahranvane na klyuchalkata
• Power +: polozhitelno zahranvane
• Signal za dvizhenie na kolelo C
• Instrument YB
• GND: zemya
• Q
• Obuchavasht kabel DV
• Triskorosten buton ZL
• Selektor niska skorost K1
• Selektor visoka skorost K2
• Gaz 4,3V
• 5V
• Vanshno programirane CLK
• GND

Logika na rabota na Hall sensorite

1. Sinusoidalna volna s edin Hall sensor (edin Hall povreden): prevklyuchvaneto e vazmozhno dva pati; pri tretata greshka sistemata prinuditelno vliza v rezhim s edin Hall.
2. Sinusoidalna volna bez Hall sensori (povreda v zazemyavaneto na Hall): prevklyuchvaneto e vazmozhno dva pati; pri tretata greshka sistemata vliza v rezhim bez Hall.
3. Ot edin Hall kam bez Hall: ako parvo se povredi edin Hall sensor, sistemata direktno preminava v rezhim bez Hall.
4. Vav vsichki sluchai pri novo vklyuchvane se proveriava sastoyanieto na Hall sensorite i se vazzstanovyava saotvetniyat rezhim.

Drugi parametri

• Ogranichenie na toka: 40A
• Plaven start: +13
• Bez zashtita po temperatura
• Personalizirano za motori na klienta
• Pozitsiya P s buton: TXD vliza v pozitsiya P po podrazbirane pri vklyuchvane; motorat se osvobozhdava ot pokoy bez dvizhenie; spirachkata sashto mozhe da osvobodi motora
