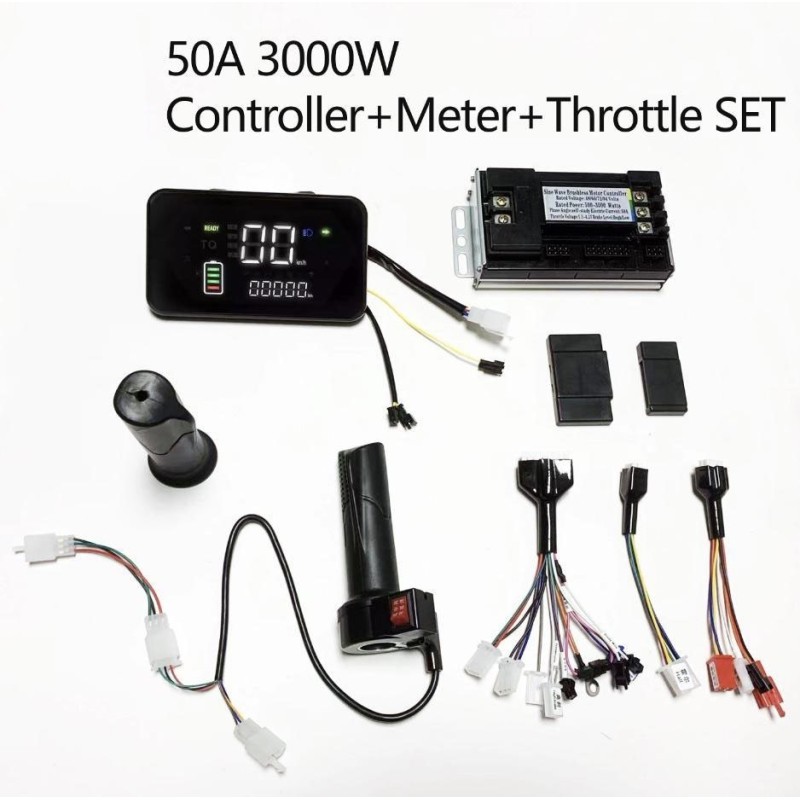

Sinusni brushless krmilnik motorja komplet 48V 84V 50A 3000W s plinom in zaslonom

SHB0768F ima diagnostični (debug) kabel: DV (učenje prek diagnostičnega kabla, učenje ročice za plin).

Pametno prepoznavanje napetosti: 48V / 60V / 72V (način učenja prepozna 60V / 72V).
Zaščita pred prenizko napetostjo: 40V / 50V / 60V.
Samodejno prepoznavanje ob vklopu pri 72V.
Normalna nizka napetost.
Alarm nizke ravni A3.
Nizka zavora L.

Menjava prestav

• Trostopenjski izbirnik:
  • K1: nizka hitrost
  • K2: visoka hitrost
• Trostopenjski gumb ZL:
  • Nizka prestava: 80 %
  • Srednja prestava: 100 % (privzeto)
  • Visoka prestava: 110 %
  • 129 % z učinkom Hall v pestu motorja

Dodatne funkcije

• Električni protizdrs pri visoki hitrosti
• Protizdrs v mirovanju (brez gibanja)
• LCD zaslon F3 (privzeti splošni protokol Yadi)
• Z aktivirano zavoro in plinom na maksimum zavrtite ročico trikrat za preklop na protokol instrumenta New Thinking / Yadi Guanneng / Emma / Tailing (s pomnilnikom)
• Nastavljiv ABS v pestu (privzeto izklopljen, brez diferenciala)
• Nastavljiv vrh kvadratnega vala (rezervirano 5)
• Nastavljiv vrh toka (+8) (priporočena uporaba MOSFET-ov z višjo specifikacijo)
• Nastavljiv vrh sinusnega vala (fazni tok)
• Način brez Hall senzorja z možnostjo presežnih vrtljajev
• RXD način motorja z dvignjenim kolesom

Signali in priključki

• Nizka zavora L
• Protivlomni signal A3
• TP / NC
• GND (masa)
• VCC električna ključavnica
• LCD zaslon F3
• Visoka zavora
• DC
• RXD
• Signal plina SD
• 5V
• HC / HA / HB

Podrobni priključki

• VCC električna ključavnica: napajanje ključavnice
• Power +: pozitivno napajanje
• Signal gibanja kolesa C
• Instrument YB
• GND: masa
• Q
• Učni kabel DV
• Trostopenjski gumb ZL
• Izbirnik nizke hitrosti K1
• Izbirnik visoke hitrosti K2
• Plin 4,3V
• 5V
• Zunanje programiranje CLK
• GND

Logika delovanja Hall senzorja

1. Sinusni val z enim Hall senzorjem (en Hall je okvarjen): preklop je mogoč dvakrat; ob tretji napaki sistem prisilno preide v način z enim Hallom.
2. Sinusni val brez Hall senzorja (okvara mase Hall senzorja): preklop je mogoč dvakrat; ob tretji napaki sistem preide v način brez Halla.
3. Iz enega Halla v brez Halla: če se najprej okvari en Hall senzor, sistem takoj preide v način brez Halla.
4. V vseh primerih se ob ponovnem vklopu preveri stanje Hall senzorja in povrne ustrezen način delovanja.

Drugi parametri

• Omejitev toka: 40A
• Mehki zagon: +13
• Brez temperaturne zaščite
• Prilagojeno motorjem strank
• Položaj P z gumbom: TXD ob vklopu privzeto preide v položaj P; motor se sprosti iz mirovanja brez premika; zavora lahko prav tako sprosti motor
