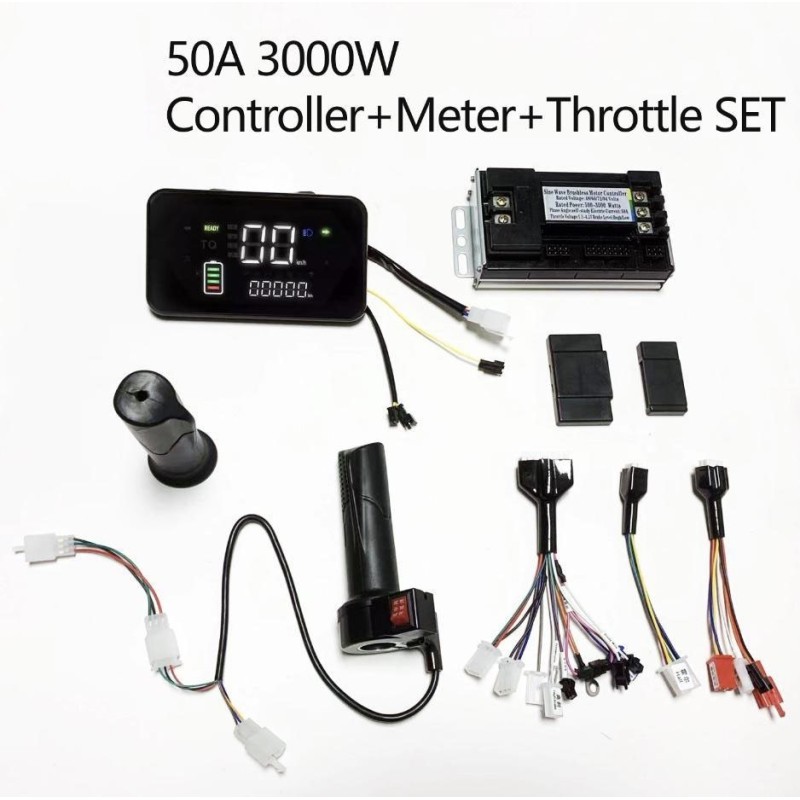

Synusoidalnyi brushless motor kontroler kit 48V 84V 50A 3000W z akseleratorom ta ekranom

SHB0768F maie kabel nalahodzhuvalnyi (debug): DV (navchannia cherez kabel nalahodzhennia, navchannia akseleratora).

Intelektualne rozpiznavannia napruhy: 48V / 60V / 72V (stan navchannia vyznachaie 60V / 72V).
Zakhyst vid nyzkoi napruhy: 40V / 50V / 60V.
Samorozpiznavannia pry vkliuchenni na 72V.
Normalnyi stan nyzkoi napruhy.
Alarm nyzkoho rivnia A3.
Nyzkui hniv L.

Zmina shvydkostei

• Tryshvydkisnyi peremykach:
  • K1: nyzka shvydkist
  • K2: vysoka shvydkist
• Tryshvydkisna knopka ZL:
  • Nyzka peredacha: 80 %
  • Serednia peredacha: 100 % (za zamovchuvanniam)
  • Vysoka peredacha: 110 %
  • 129 % z efektom Hall motora v stupytsi

Dodatkovi funktsii

• Elektronne antykovzannia na vysokii shvydkosti
• Antykovzannia u spokoi (bez rukhu)
• LCD ekran F3 (zahalyinyi protokol Yadi za zamovchuvanniam)
• Pry zatysnenomu halmi ta maksymalnii akseleratsii povertaty akselerator try razy dlia peremkhnennia protokolu pryladu New Thinking / Yadi Guanneng / Emma / Tailing (z pamyattiu)
• Rehulovanyi ABS u stupytsi (za zamovchuvanniam vymknenyi, bez dyferentsiala)
• Pik kvadratnoi khvyli (rezerv 5) rehuliovanyi
• Pik strumu (+8) rehuliovanyi (rekomendovano vykorystovuvaty MOSFET z vyshchymy kharakterystykamy)
• Pik synusoidalnoi khvyli (faznyi strum) rehuliovanyi
• Rezhym bez datchyka Hall z mozhlyvistiu pereruchennia
• Rezhym motora z pidvishenym kolesom RXD

Syhnaly ta pidkliuchennia

• Nyzkui hniv L
• Protykradizhnyi syhnal A3
• TP / NC
• GND (zemlia)
• VCC elektrychnoho zamka
• LCD ekran F3
• Vysokyi hniv
• DC
• RXD
• Syhnal akseleratora SD
• 5V
• HC / HA / HB

Detalni pidkliuchennia

• VCC elektrychnoho zamka: zhyvlennia zamka
• Power +: pozytyvne zhyvlennia
• Syhnal rukhu kolesa C
• Prylady YB
• GND: zemlia
• Q
• Kabel navchannia DV
• Tryshvydkisna knopka ZL
• Peremykach nyzkoi shvydkosti K1
• Peremykach vysokoi shvydkosti K2
• Akselerator 4,3V
• 5V
• Zovnishnia prohramuvannia CLK
• GND

Lohika roboty datchyka Hall

1. Synusoidalna khvylia z odnym datchykom Hall (odyn datchyk poshkodzhenyi): peremykach mozhna vykorystaty dvichi; pry tretiomu zboi systema prymusovo perekhodyt u rezhym odnoho Hall.
2. Synusoidalna khvylia bez datchyka Hall (zboi zemlianoho kabelia Hall): peremykach mozhna vykorystaty dvichi; pry tretiomu zboi systema perekhodyt u rezhym bez Hall.
3. Z odnoho Hall do bez Hall: yakshcho pershym vykhodyt z ladu odyn datchyk Hall, systema vidrazu perekhodyt u rezhym bez Hall.
4. U vsikh vypadkakh pry povtornomu vkliuchenni pereviriaietsia stan datchyka Hall ta vidnovliuietsia vidpovidnyi rezhym.

Inshi parametry

• Limit strumu: 40A
• Plavnyi start: +13
• Bez zakhystu vid temperatury
• Individualno dlia motoriv kliienta
• Polozhennia P knopkoiu: TXD za zamovchuvanniam vkhodyt u polozhennia P pry vkliuchenni; motor zvilniaietsia zi stanu spokoiu bez rukhu vpered; halmo takozh mozhe zvilniaty motor
