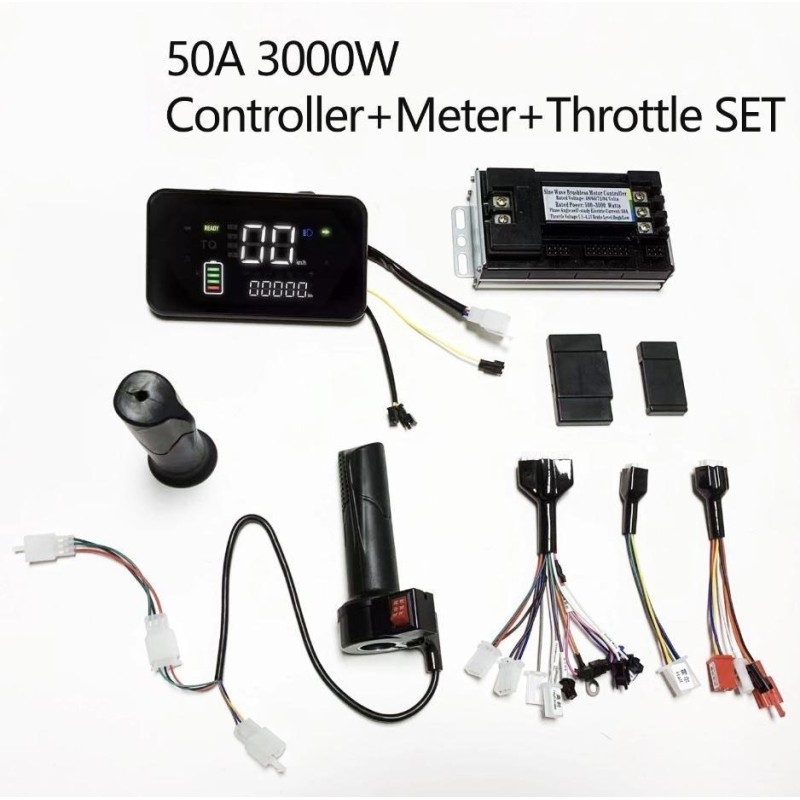

Sinusni brushless kontroler motora set 48V 84V 50A 3000W s gasom i zaslonom

SHB0768F ima dijagnostički (debug) kabel: DV (učenje putem dijagnostičkog kabela, učenje gasa).

Inteligentno prepoznavanje napona: 48V / 60V / 72V (način učenja prepoznaje 60V / 72V).
Zaštita od niskog napona: 40V / 50V / 60V.
Automatsko prepoznavanje pri uključivanju na 72V.
Normalno niski napon.
Alarm niske razine A3.
Niska kočnica L.

Promjena brzina

• Prekidač s tri brzine:
  • K1: niska brzina
  • K2: visoka brzina
• Tipka s tri brzine ZL:
  • Niski stupanj: 80 %
  • Srednji stupanj: 100 % (zadano)
  • Visoki stupanj: 110 %
  • 129 % s Hall efektom motora u glavčini

Dodatne funkcije

• Električno protivklizavanje pri visokoj brzini
• Protivklizavanje u mirovanju (bez kretanja)
• LCD zaslon F3 (zadani opći Yadi protokol)
• Uz pritisnutu kočnicu i gas na maksimum, okrenite gas tri puta za promjenu protokola instrumenta New Thinking / Yadi Guanneng / Emma / Tailing (s memorijom)
• Podesivi ABS u glavčini (zadano isključeno, bez diferencijala)
• Podesivi vrh kvadratnog vala (rezervirano 5)
• Podesivi vrh struje (+8) (preporučuje se koristiti MOSFET više specifikacije)
• Podesivi vrh sinusnog vala (fazna struja)
• Način bez Hall senzora s mogućnošću preokretanja
• RXD način rada s podignutim kotačem

Signali i priključci

• Niska kočnica L
• Protuprovalni signal A3
• TP / NC
• GND (masa)
• VCC električna brava
• LCD zaslon F3
• Visoka kočnica
• DC
• RXD
• Signal gasa SD
• 5V
• HC / HA / HB

Detaljni priključci

• VCC električna brava: napajanje brave
• Power +: pozitivno napajanje
• Signal kretanja kotača C
• Instrument YB
• GND: masa
• Q
• Kabel za učenje DV
• Tipka s tri brzine ZL
• Prekidač niske brzine K1
• Prekidač visoke brzine K2
• Gas 4,3V
• 5V
• Vanjsko programiranje CLK
• GND

Logika rada Hall senzora

1. Sinusni val s jednim Hall senzorom (jedan Hall je oštećen): prebacivanje je moguće dva puta; pri trećem kvaru sustav se prisilno prebacuje u način s jednim Hallom.
2. Sinusni val bez Hall senzora (kvar mase Hall senzora): prebacivanje je moguće dva puta; pri trećem kvaru sustav prelazi u način bez Halla.
3. S jednog Halla na bez Halla: ako se najprije ošteti jedan Hall senzor, sustav odmah prelazi u način bez Halla.
4. U svim slučajevima, pri ponovnom uključivanju provjerava se stanje Hall senzora i vraća odgovarajući način rada.

Ostali parametri

• Ograničenje struje: 40A
• Meki start: +13
• Bez temperaturne zaštite
• Prilagođeno motorima kupca
• Položaj P tipkom: TXD pri uključivanju zadano ulazi u položaj P; motor se oslobađa iz mirovanja bez kretanja; kočnica također može osloboditi motor
