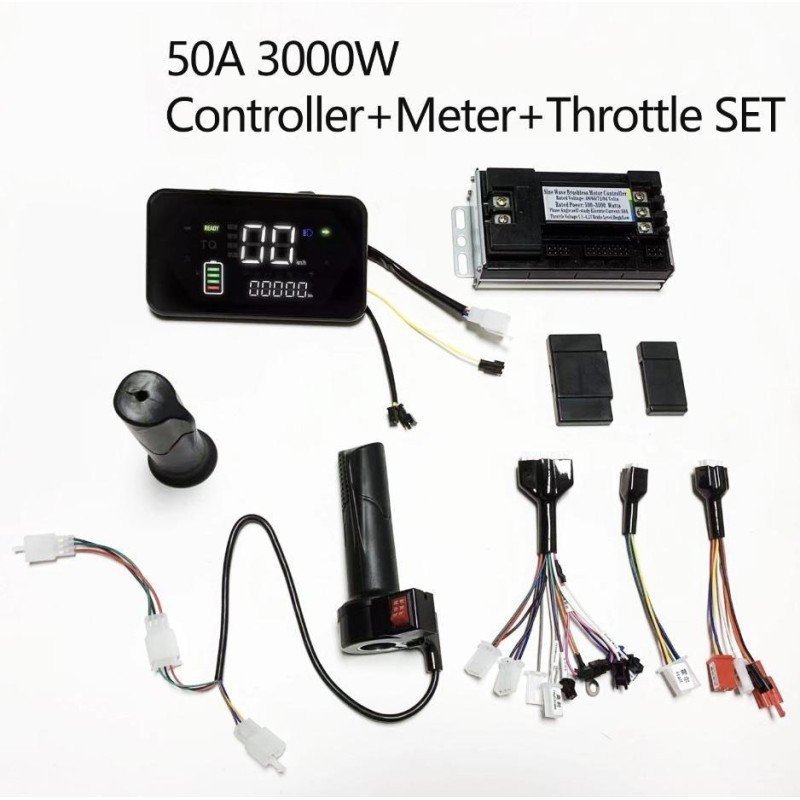

Szinuszos brushless motor vezerlo szett 48V 84V 50A 3000W gazkarral es kijelzovel

A SHB0768F rendelkezik hibakereső (debug) kábellel: DV (tanulás hibakereső kábelen keresztül, gázkar tanulás).

Intelligens feszültségfelismerés: 48V / 60V / 72V (a tanulási állapot 60V / 72V feszültséget azonosít).
Alulfeszültség-védelem: 40V / 50V / 60V.
Automatikus felismerés 72V-os indításkor.
Normál alulfeszültség.
Alacsony szintű riasztás A3.
Alacsony fék L.

Sebességváltás

• Háromfokozatú kapcsoló:
  • K1: alacsony sebesség
  • K2: magas sebesség
• Háromfokozatú nyomógomb ZL:
  • Alacsony fokozat: 80%
  • Közepes fokozat: 100% (alapértelmezett)
  • Magas fokozat: 110%
  • 129% agymotor Hall-effektussal

További funkciók

• Elektromos kipörgésgátlás magas fokozatban
• Kipörgésgátlás álló helyzetben (mozgás nélkül)
• LCD kijelző F3 (alapértelmezett Yadi általános protokoll)
• Fék behúzva és teljes gáz mellett a gázkart háromszor elforgatva váltható a New Thinking / Yadi Guanneng / Emma / Tailing műszerprotokollra (memóriával)
• Állítható ABS az agyban (alapértelmezés szerint kikapcsolva, differenciál nélkül)
• Állítható négyszögjel csúcs (fenntartva 5)
• Állítható áramcsúcs (+8) (nagyobb specifikációjú MOSFET használata javasolt)
• Állítható szinuszhullám csúcs (fázisáram)
• Hall-szenzor nélküli mód túlpörgés lehetőségével
• RXD függesztett kerekű motor mód

Jelek és csatlakozások

• Alacsony fék L
• Lopásgátló jel A3
• TP / NC
• GND (föld)
• VCC elektromos zár
• LCD kijelző F3
• Magas fék
• DC
• RXD
• Gázjel SD
• 5V
• HC / HA / HB

Részletes csatlakozások

• VCC elektromos zár: a zár tápellátása
• Power +: pozitív tápellátás
• Kerékmozgás jel C
• YB műszer
• GND: föld
• Q
• DV tanulókábel
• Háromfokozatú nyomógomb ZL
• Alacsony sebesség kapcsoló K1
• Magas sebesség kapcsoló K2
• Gázkar 4,3V
• 5V
• Külső programozás CLK
• GND

A Hall-szenzor működési logikája

1. Szinuszhullám egyetlen Hall-szenzorral (egy Hall sérült): a kapcsoló kétszer váltható; harmadik hiba esetén a rendszer kényszerített egy-Hall módba lép.
2. Szinuszhullám Hall-szenzor nélkül (Hall földvezeték hiba): a kapcsoló kétszer váltható; harmadik hiba esetén a rendszer Hall nélküli módba lép.
3. Egy Hall-ról Hall nélküli módra: ha egy Hall-szenzor sérül meg először, a rendszer közvetlenül Hall nélküli módba vált.
4. Minden esetben újraindításkor a Hall-szenzor állapota ellenőrzésre kerül, és a megfelelő üzemmód visszaáll.

Egyéb paraméterek

• Áramkorlát: 40A
• Lágyindítás: +13
• Nincs hőmérséklet-védelem
• Ügyfél motorjaihoz testre szabva
• P pozíció nyomógombbal: a TXD indításkor alapértelmezés szerint P pozícióba lép; a motor álló helyzetből felszabadul előremenet nélkül; a fék is felszabadíthatja a motort
