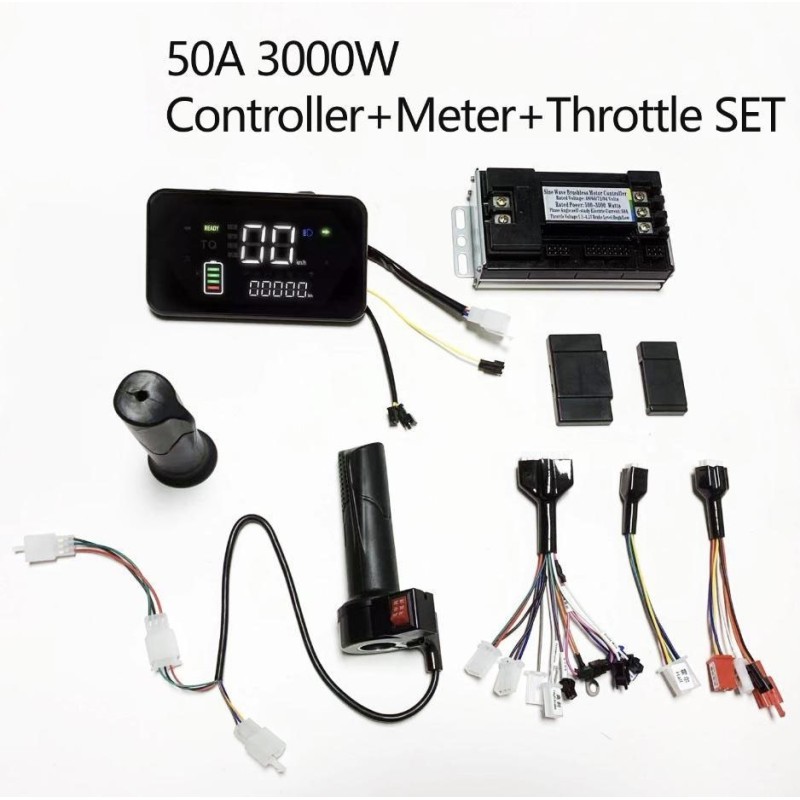

Sinusboelge brushless motorkontroller kit 48V 84V 50A 3000W med gass og display

SHB0768F har en feilsøkingskabel (debug): DV (læring via feilsøkingskabel, gasslæring).

Intelligent spenningsgjenkjenning: 48V / 60V / 72V (læringsstatus gjenkjenner 60V / 72V).
Lavspenningsbeskyttelse: 40V / 50V / 60V.
Automatisk gjenkjenning ved oppstart på 72V.
Normal lavspenningstilstand.
Lavspenningsalarm A3.
Lav brems L.

Girskifte

• Tretrinns bryter:
  • K1: lav hastighet
  • K2: høy hastighet
• Tretrinns knapp ZL:
  • Lavt gir: 80 %
  • Mellomgir: 100 % (standard)
  • Høyt gir: 110 %
  • 129 % med Hall-effekt i navmotoren

Ekstra funksjoner

• Elektronisk antiskli i høy hastighet
• Antiskli i stillestående tilstand (uten bevegelse)
• LCD-skjerm F3 (generell Yadi-protokoll som standard)
• Med brems aktivert og full gass, drei gassen tre ganger for å bytte til instrumentprotokoll New Thinking / Yadi Guanneng / Emma / Tailing (med minne)
• Justerbar ABS i navet (deaktivert som standard, uten differensial)
• Justerbar firkantbølgetopp (reservert 5)
• Justerbar strømtopp (+8) (det anbefales å bruke MOSFET med høyere spesifikasjon)
• Justerbar sinusformet bølgetopp (fase­strøm)
• Modus uten Hall-sensor med mulighet for overhastighet
• Motormodus med hengende hjul RXD

Signaler og tilkoblinger

• Lav brems L
• Tyverisikringssignal A3
• TP / NC
• GND (jord)
• VCC elektrisk lås
• LCD-skjerm F3
• Høy brems
• DC
• RXD
• Gassignal SD
• 5V
• HC / HA / HB

Detaljerte tilkoblinger

• VCC elektrisk lås: strømforsyning til låsen
• Power +: positiv strømforsyning
• Hjulbevegelsessignal C
• YB-instrument
• GND: jord
• Q
• Læringskabel DV
• Tretrinns knapp ZL
• Bryter for lav hastighet K1
• Bryter for høy hastighet K2
• Gass 4,3V
• 5V
• Ekstern programmerings-CLK
• GND

Logikk for Hall-sensorens drift

1. Sinusbølge med én Hall-sensor (én Hall skadet): bryteren kan veksle to ganger; ved tredje feil går systemet tvangsmessig over i én-Hall-modus.
2. Sinusbølge uten Hall-sensor (feil i Hall-jordkabel): bryteren kan veksle to ganger; ved tredje feil går systemet over i modus uten Hall.
3. Fra én Hall til uten Hall: hvis en Hall-sensor skades først, går systemet direkte over i modus uten Hall.
4. I alle tilfeller kontrolleres Hall-sensorens status ved ny oppstart, og riktig modus gjenopprettes.

Andre parametere

• Strømgrense: 40A
• Myk start: +13
• Ingen temperaturbeskyttelse
• Tilpasset kundens motorer
• P-posisjon via knapp: TXD går inn i P-posisjon som standard ved oppstart; motoren frigjøres fra stillestående uten fremdrift; bremsen kan også frigjøre motoren
