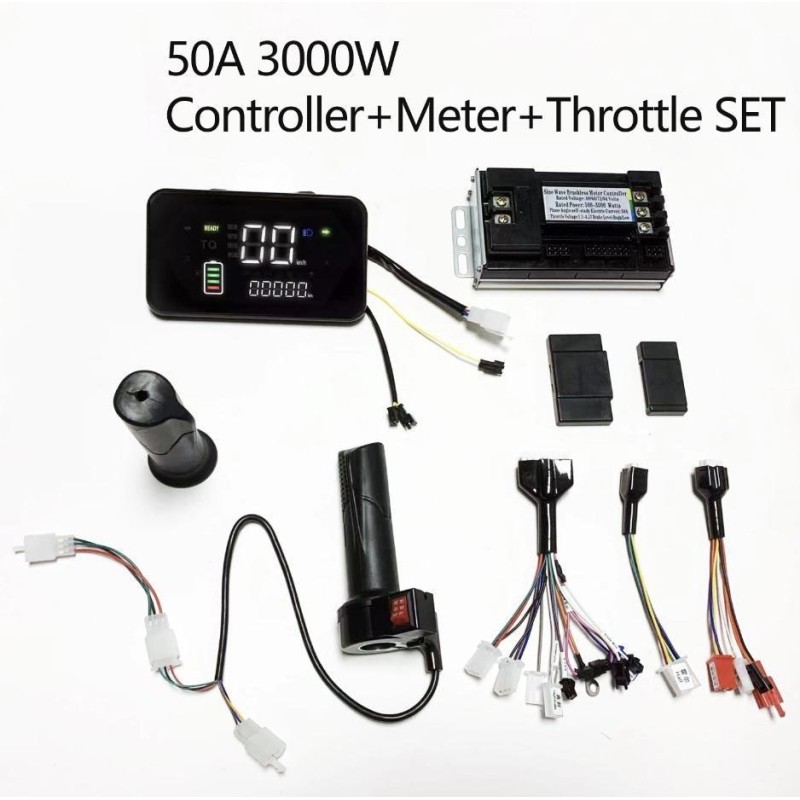

Sinusines bangos bešepecio variklio valdiklio rinkinys 48V 84V 50A 3000W su akseleratoriumi ir ekranu

SHB0768F turi derinimo (debug) laidą: DV (mokymas per derinimo laidą, akceleratoriaus mokymas).

Išmanus įtampos atpažinimas: 48V / 60V / 72V (mokymosi būsenos atpažinimas identifikuoja 60V / 72V).
Apsauga nuo žemos įtampos: 40V / 50V / 60V.
Automatinis atpažinimas įjungiant 72V.
Normalios žemos įtampos būsena.
Žemos įtampos signalizacija A3.
Žemas stabdys L.

Pavarų perjungimas

• Trijų greičių jungiklis:
  • K1: mažas greitis
  • K2: didelis greitis
• Trijų greičių mygtukas ZL:
  • Maža pavara: 80 %
  • Vidutinė pavara: 100 % (numatytoji)
  • Didelė pavara: 110 %
  • 129 % su variklio stebulės Hall efektu

Papildomos funkcijos

• Elektrinė neslydimo funkcija dideliu greičiu
• Neslydimas stovint (be judėjimo)
• LCD ekranas F3 (numatytasis bendras Yadi protokolas)
• Laikant nuspaustą stabdį ir pilnai pasukus akceleratorių, tris kartus pasukite akceleratorių, kad perjungtumėte instrumentų protokolą New Thinking / Yadi Guanneng / Emma / Tailing (su atmintimi)
• Reguliuojamas ABS stebulėje (numatytai išjungtas, be diferencialo)
• Reguliuojama kvadratinės bangos viršūnė (rezervuota 5)
• Reguliuojama srovės viršūnė (+8) (rekomenduojama naudoti aukštesnės specifikacijos MOSFET)
• Reguliuojama sinusinės bangos viršūnė (fazės srovė)
• Darbo režimas be Hall jutiklio su galimomis perapsukomis
• Variklio režimas su pakabintu ratu RXD

Signalai ir jungtys

• Žemas stabdys L
• Apsaugos nuo vagystės signalas A3
• TP / NC
• GND (žemė)
• VCC elektrinės spynos maitinimas
• LCD ekranas F3
• Aukštas stabdys
• DC
• RXD
• Akceleratoriaus signalas SD
• 5V
• HC / HA / HB

Išsamios jungtys

• VCC elektrinė spyna: spynos maitinimas
• Power +: teigiamas maitinimas
• Rato judėjimo signalas C
• YB prietaisas
• GND: žemė
• Q
• Mokymosi laidas DV
• Trijų greičių mygtukas ZL
• Mažo greičio jungiklis K1
• Didelio greičio jungiklis K2
• Akceleratorius 4,3V
• 5V
• Išorinio programavimo CLK
• GND

Hall jutiklio veikimo logika

1. Sinusinė banga su vienu Hall jutikliu (vienas Hall pažeistas): jungiklis gali persijungti du kartus; trečio gedimo metu sistema priverstinai pereina į vieno Hall režimą.
2. Sinusinė banga be Hall jutiklio (Hall įžeminimo laido gedimas): jungiklis gali persijungti du kartus; trečio gedimo metu sistema pereina į režimą be Hall.
3. Iš vieno Hall į be Hall: jei pirmiausia sugenda Hall jutiklis, sistema iš karto pereina į režimą be Hall.
4. Visais atvejais, vėl įjungus maitinimą, patikrinama Hall jutiklio būsena ir atkuriamas atitinkamas režimas.

Kiti parametrai

• Srovės riba: 40A
• Minkštas paleidimas: +13
• Nėra temperatūros apsaugos
• Pritaikyta kliento varikliams
• P padėtis mygtuku: TXD įeina į P padėtį pagal nutylėjimą įjungiant; variklis atlaisvinamas iš stovėjimo be judėjimo į priekį; stabdys taip pat gali atlaisvinti variklį
